欣凱膠水店
現(xiàn)代木工常用的膠有哪些？木工膠的使用事項
發(fā)布時間：2024-08-22
現(xiàn)代木工常用的膠主要包括以下幾種：
一、木工常用膠水類型
脲醛樹脂膠：
特點：脲醛樹脂膠在過去被廣泛使用，但其含有甲醛，因此環(huán)保性能較差?，F(xiàn)在許多大型板材商已經(jīng)逐漸淘汰了這種膠。
MDI膠（二苯基甲烷二異氰酸酯）：
特點：MDI膠不含甲醛，膠合強度高，且不溶于水，極大地提升了板材的防潮性能，同時環(huán)保性能高。然而，MDI膠的造價也相對較高。
大豆膠：
特點：大豆膠也是一種環(huán)保的膠黏劑，不含甲醛。但與MDI膠相比，大豆膠在使用過程中存在用量大、流動性稍差、防水性不佳等問題，且結合強度也不如MDI膠。因此，大豆膠的價格相對較低。

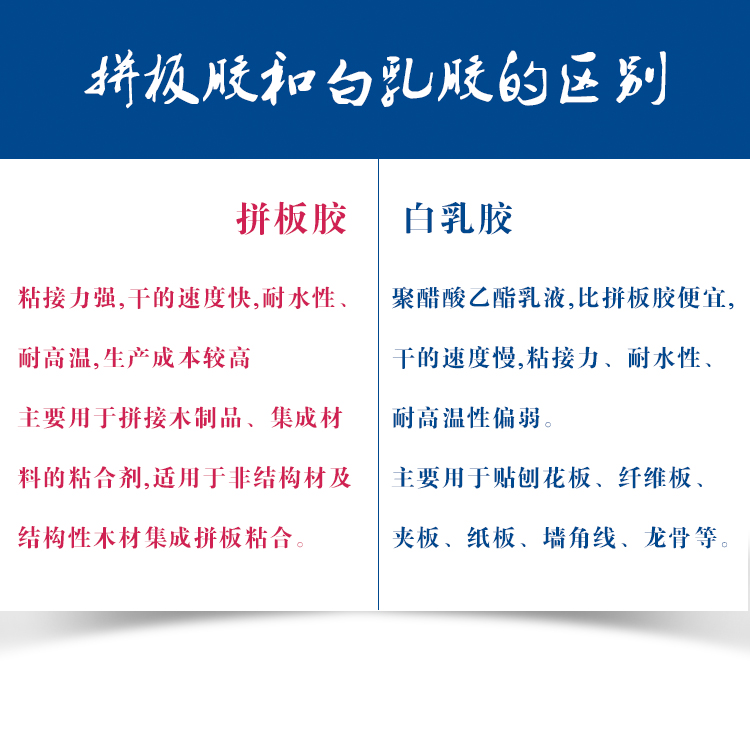

聚乙烯醇膠（PVA）：
別名：白膠，是一種強力合成聚合物。
特點：非常持久，可確保牢固的粘接效果。它用于將面板、混合地板或陶器等表面粘在一起，但在防水性方面表現(xiàn)一般，因此更適合室內或干燥環(huán)境下的使用。
二、木工膠使用事項
溫度控制：在不同的季節(jié)里，要及時測量工作環(huán)境溫度及木材表面溫度。溫度的高低會影響木工膠發(fā)生交聯(lián)反應的速度。例如，在夏季里，混合后的拼板膠可使用時間為30分鐘；在冬季里，混合后的木工膠可使用時間為60分鐘。
混膠比例：主劑與固化劑應嚴格按照規(guī)定的重量比混合（如100:15），并要充分攪拌均勻?；旌虾蟮钠窗迥z應在可操縱時間內使用完，避免浪費和性能下降。
雜質控制：混膠時嚴禁混入木屑、灰塵等雜質或添加水。這些雜質會影響膠水的粘接效果和性能。
木材準備：木材的含水率應控制在7%—12%以內，以確保粘接效果。木材的加工精度應在0.15mm以內，粘接表面應無“啃頭、收尾”的加工缺陷，直角度良好，無“刨痕、鋸痕、炭化”等現(xiàn)象。嚴禁使用粘接面被油脂、灰塵等污染過的木材進行粘接。
密封保存：取膠后應留意密封保存，避免膠水受潮或變質。
健康與安全：在使用木工膠時，應佩戴適當?shù)姆雷o裝備，如手套、口罩等，以減少對皮膚的刺激和吸入有害氣體的風險。
綜上所述，現(xiàn)代木工在選擇和使用膠水時，應綜合考慮膠水的環(huán)保性、性能、成本以及使用條件等因素。同時，嚴格遵守使用事項和操作規(guī)程，以確保木工制品的質量和安全性。
